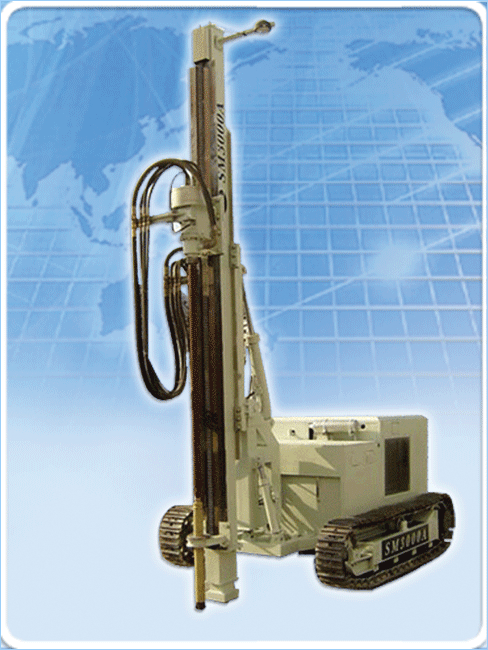

内燃型钻机

钻机采用内燃机（或电动机）液压油泵动力组供给钻机行走、回转、推进及提升、油缸摆角定位等，除潜孔冲击器之外的所有动力；钻机钻孔作业时只有潜孔冲击器消耗压缩空气。该钻机采用潜孔冲击对心扩孔或偏心扩孔外套管跟进护壁成孔工艺钻凿水电围堰注浆孔、提坝防渗注浆也、基础回固注浆孔及锚孔等；该钻机也可用于水井、地温空调钻孔作业及各类石方工程爆破孔作业。

钻孔直径：Φ114~Φ219mm（跟管）

Φ76~Φ200mm（潜孔）

Φ100~Φ300mm（螺旋）

钻孔深度：跟管：40m（zui深60m）

潜孔：孔径在Φ76~Φ200mm时为40m~200m

钻孔角度：与水平夹角70°~90°

侧向摆角左右各15°

工作气压：0.5~2.5Mpa

行走速度：0.8~1.5公里／时

爬坡能力：大于24°

推进行程：3m

整机功率：内燃55马力；电动：18.5kw

提  升  力：2000~6000公斤力（zui大8000公斤力）

回转速度：40-80转/分

回转扭矩：3000牛.米

整机量重：4500kg
